Řezací plotr Q-Line - manipulace s materiálem

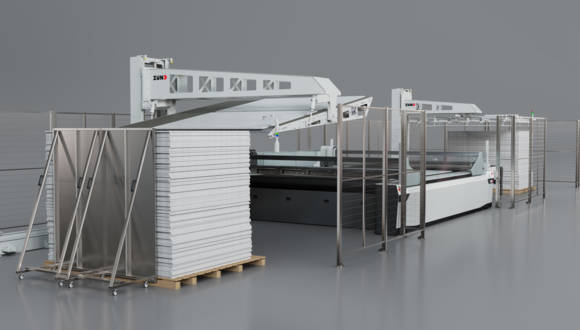

Q-Line s BHS180 - plně automatické zakládání a vykládání desek zajišťující vysoký objem výroby
- plně automatické zakládání a odběr desek zajišťující vysoký objem výroby
- navrženo pro nepřetržitý provoz v průmyslu
- velikost desek až 3,2 x 3,2 m
- tloušťka desky až 65 mm
- max. hmotnost desky 25 kg
- štosovací výška zásobníku 1.800 mm
- dostupné pro stroje Zünd Q-Line

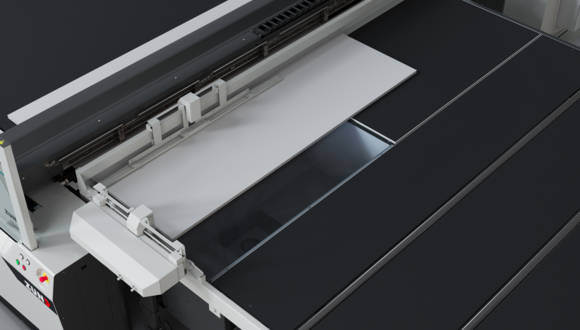

UNDERCAM
Systém UNDERCAM integrovaný v podavači desek zaznamenává přesné umístění obrazu vytištěného
na desce. Spolehlivě identifikuje případné deformace tisku, vyrovná je a pokaždé dokonale přizpůsobí
řez k tisku. Při každém skenování software přizpůsobuje dráhy řezu tištěnému obrazu, za běhu a v
reálném čase, čímž výrazně zkracuje dobu cyklu pro každou úlohu.

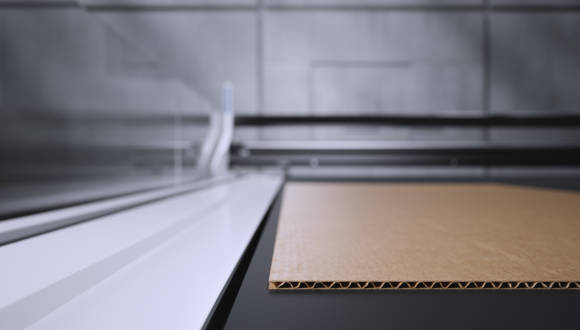

Identifikace pozice desek
Během procesu podávání zachytí senzory okraje materiálu a deska je správně vyrovnána. Není-li deska v toleranci, podavač desky desku ještě jednou uchopí a přerovná tak, aby mohla být bez přerušení podávána na pracovní plochu řezacího plotru. To umožňuje zpracování i nedokonale naskládaných materiálů, což dále zefektivňuje výrobní pracovní postup. Aby bylo zajištěno spolehlivé oddělení desek, lze přepracované přísavky individuálně upravit pro různé materiály prostřednictvím Zünd Cut Center (operační software ZCC).
Perfektní vykládání a stohování
Inovativní design výstupní jednotky umožňuje snadné a čisté stohování zpracovaných kartonů i bez
řezaných pomocných můstků. Různé úlohy jsou naskládány mírně přesazeně, což umožňuje snadné
odebírání dokončených úloh pro následné zpracování. I případné vadné desky jsou uloženy s viditelným
posunem, lze je tak snadno detekovat a z palety odstranit
