Moduly Asia
Asia je modulární systém, což umožňuje nákup jednotlivých samostatných modulů až ve chvíli, kdy je vaše aplikace vyžaduje a přidat tak k již existujícímu systému nové funkce.
|
Manuální průtočná chemie |
Automatizovaná průtočná chemie |
Optimalizace procesů |
|
Asia 110 |
Asia 120 |
Asia 130 |
|
Asia 210 |
Asia 220 |
Asia 230 |
|
Asia 310 |
Asia 320 |
Asia 330 |
|
Zásobárna s tlakovaným vstupem |
|
|
|
Čerpadlo (žádné stříkačky, 2 kanály) |
|
|
|
Vstřikovač reaktantů |
|
|
|
Mikroreaktor |
|
|
|
Trubicový reaktor |
|
|
|
Reaktor pro pevné látky |
|
|
|
Regulátor teploty Asia Chip Climate Controller |
|
|
|
Topné těleso Asia |
|
|
|
Adaptér čipu pro topné těleso |
|
|
|
Adaptér reaktoru pro pevné látky pro topné těleso |
|
|
|
Adaptér trubicového reaktoru pro topné těleso |
|
|
|
FLLEX |
|
|
|
Ovládání tlaku |
|
|
|
Vzorkovací a ředící modul Asia |
|
|
|
Modul pro sběr produktů |
|
|
|
Automatizovaný sběrný modul |
|
|
|
Modul automatizace |
|
|
|
Software Asia Manager PC |
|
|
|
Standardní
|
Volitelný
|
Vstup vzorků
Systémy Asia mohou být provozovány jako výrobní zařízení, kdy jsou reaktanty pumpovány čerpadlem, nebo provádět syntézu v malém měřítku díky vstřikování reaktantů ze vzorkovacích smyček.
![asia](jpegs/asia-m1.jpg)
Zásobárna s tlakovaným vstupem
Tento modul udržuje inertní plyn ve čtyřech nádobách pod tlakem, což umožňuje použití reaktantů citlivých na vzduch a zabraňuje tvorbě bublin při čerpání.
|
![asia](jpegs/asia-m2.jpg)
Čerpadlo (žádné stříkačky, 2 kanály)
Dvě velmi chemicky odolná kontinuální čerpadla produkují průtok od 1µl/min do 10ml/min (každé). Tlak je stanovený na 20 barů (300psi) s integrovaným tlakovým PTFE senzorem.
|
![asia](jpegs/asia-m3.jpg)
Vstřikovač reaktantů
Dva vstřikovací ventily o objemu 1ml, 5ml nebo 10ml je možné ovládat manuálně nebo plně automatizovaně.
|
Průtočné reaktory
Pro optimalizaci reakcí nebo přípravnou syntézu nabízí systémy Asia široký výběr reaktorů pro chemii průtočnou i chemii pevných látek.
![asia](jpegs/asia-m4.jpg)
Skleněné mikroreaktory Asia
Tento modul udržuje inertní plyn ve čtyřech nádobách pod tlakem, což umožňuje použití reaktantů citlivých na vzduch a zabraňuje tvorbě bublin při čerpání.
|
![asia](jpegs/asia-m5.jpg)
Trubicové reaktory Asia
Dostupné v PTFE a nerezu o objemech 4ml nebo 16ml. Tyto reaktory jsou ideální pro rozšíření aplikací.
|
![asia](jpegs/asia-m6.jpg)
Reaktory Asia pro pevné látky
Umožňují použití pevných reaktantů, katalyzátorů a sběrných činidel. Je možné je zacvaknout do topného tělesa.
|
Regulátory teploty
Systémy Asia nabízí možnost ohřevu a chlazení mikrtoreaktorů pomocí regulátoru teploty Asia Chip Climate Controlleru a flexibilnímu topnému modulu Asia, ke kterému lze pomocí adaptérů připojit kolonové reaktory, trubicové reaktory nebo skleněné mikroreaktory.
![asia](jpegs/asia-m7.jpg)
Regulátor teploty Asia Chip Climate Controller
Tento systém fungující na základě Peltierova jevu umožňuje chlazení a ohřev mikroreaktorů od -15°C do 150°C bez termostatu a zdroje studené vody.
|
![asia](jpegs/asia-m8.jpg)
Topný modul Asia
Dostupné v PTFE a nerezu o objemech 4ml nebo 16ml. Tyto reaktory jsou ideální pro rozšíření aplikací.
|
Po reakci
Ovládání tlaku je umístěné za reaktorem, což umožňuje přehřívání. Další aplikace po reakci jsou práce s kapalnou složkou a/nebo kontinuální odebírání vzorků.
![asia](jpegs/asia-m9.jpg)
Asia FLLEX
FLLEX umožňuje kontinuální práce s kapalnou složkou. Pokročilou membránovou technologií je možné rozdělit široké spektrum dvoufázových směsí.
|
![asia](jpegs/asia-m10.jpg)
Ovládání tlaku Asia
Pro zajištění extrémně rychlých reakcí je regulován laboratorní přívod plynu k vytvoření tlaku 20 barů (300psi) na reakci.
|
![asia](jpegs/asia-m11.jpg)
Vzorkovací a ředící modul Asia
Tento modul automaticky odebírá 5µl vzorek z reakce, ředí ho a předá do UPLC/LCMS ke kontinuální analýze každé reakce.
|
Sběr produktů
I bez PC je možné odebírat manuálně nebo automaticky vzorky jedné reakce nebo více experimentů zároveň.
![asia](jpegs/asia-m12.jpg)
Sběrný modul Asia
Sběrný modul Asia je ovládaný pístovým čerpadlem. Umožňuje odklonění odpadních látek, automatizovaný sběr jednoho produktu, nebo manuální sběr více produktů.
|
![asia](jpegs/asia-m13.jpg)

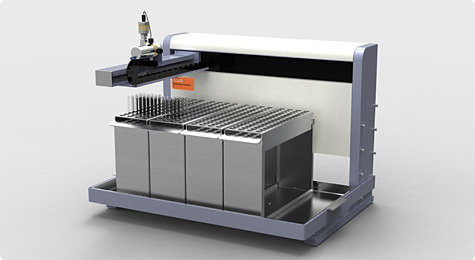

Automatizovaný sběrný modul
Modul lze ovládat pístovým čerpadlem nebo softwarem Asia Manager PC. Automatizovaný sběrný modul odklání odpadní látky a odebírá vzorky z několika reakcí do separátních viálek nebo nádobek.
|
Automatizace
Manuálně ovládané systémy jsou Asia 110, 120 a 130. Systémy Asia 210, 220 a 310 jsou automatizovány čerpadlem Asia. Systémy s více reaktory plně ovládané pomocí PC jsou Asia 230, 320 a 330.
![asia](jpegs/asia-m14.jpg)
Automatizátor Asia
Připojením modulů k automatizátoru umožní Pístovému čerpadlu Asia a softwaru ovládat moduly a automatizovat tak reakce.
|
![asia](jpegs/asia-m15.jpg)

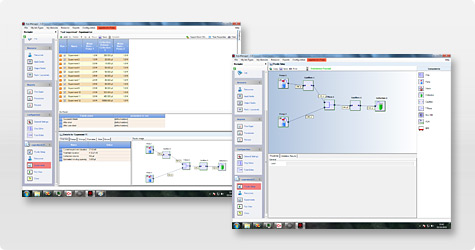

Software Asia Manager PC
Připojte automatizátor k PC a plně automatizujte všechny pokusy, ukládání veškerých naměřených dat a kreslení grafů.
|
